Absolute Arm พร้อม BendingStudio XT
การวัดขนาดท่อและลวดที่เร็วขึ้นทำให้พกพาสะดวก
Would you like to know more?

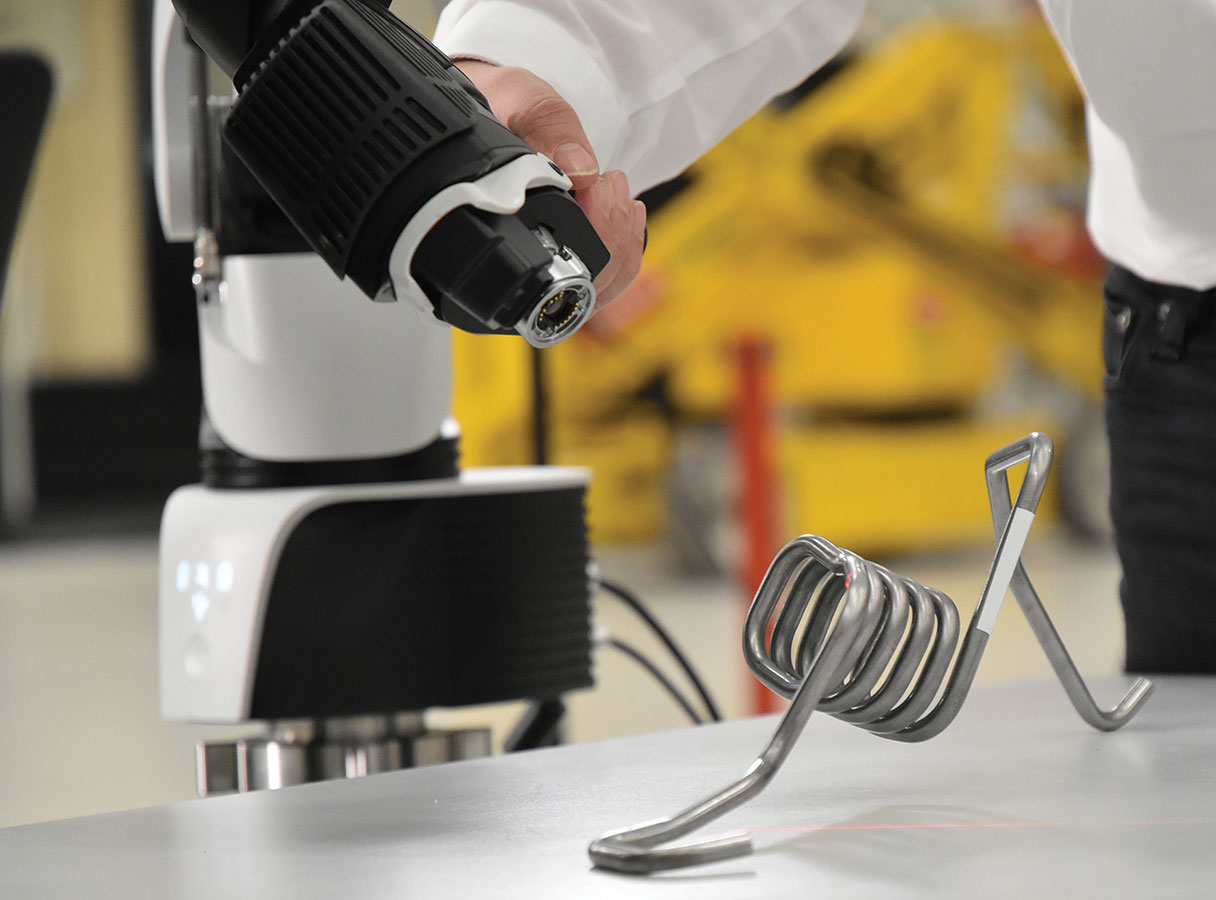

การรวมซอฟต์แวร์ BendingStudio XT เข้ากับฮาร์ดแวร์การสแกนด้วยเลเซอร์ 3 มิติและการแยงท่อของ Absolute Arm ช่วยมอบความเร็วและความยืดหยุ่นที่ไม่มีใครเทียบได้ให้กับอุตสาหกรรมการผลิตท่อและลวด
รวดเร็วและพกพาได้โดยไม่ต้องแลกกับอะไรทั้งสิ้น Absolute Arm พร้อม BendingStudio XT ใช้ได้กับการขึ้นรูปท่อและลวดที่ซับซ้อน แม้แต่รูปทรงโค้งงอไปมาและรูปทรงอิสระ และสามารถชดเชยการโก่งตัวในท่อที่ยาวและยืดหยุ่นได้อย่างง่ายดาย อินเทอร์เฟซเครื่องดัดแบบเปิดของ BendingStudio XT สามารถกำหนดค่าให้ถ่ายโอนข้อมูลโดยตรงไปยังเครื่องดัด CNC ส่วนใหญ่ได้ ซึ่งช่วยให้สามารถแก้ไขการผลิตได้ทันทีเมื่อพบเห็นการเบี่ยงเบน
การใช้เครื่องสแกนเลเซอร์ระดับสูงที่มีให้สำหรับ Absolute Arm 7-Axis เป็นเครื่องมือป้อนข้อมูลการวัดสำหรับแพลตฟอร์มซอฟต์แวร์ BendingStudio XT ช่วยให้การสแกนด้วยเลเซอร์ 3 มิติคุณภาพสูงสามารถวัดได้ในความเร็วสูง ส่งผลให้สามารถบันทึกภาพรูปทรงท่อทั้งหมดได้อย่างรวดเร็วเพียงไม่กี่ครั้งด้วยเครื่องสแกนเลเซอร์ ความเร็วนี้ช่วยเสริมความยืดหยุ่นสูงสุดของเทคโนโลยีแขนวัดแบบพกพาได้อย่างสมบูรณ์แบบ ซึ่งสามารถนำมาใช้ได้อย่างรวดเร็วในทุกที่ที่จำเป็นต้องทำการวัด และเทคโนโลยีชั้นนำของกลุ่มผลิตภัณฑ์เครื่องสแกนเลเซอร์สำหรับ Absolute Arm ช่วยให้ระบบสามารถจัดการท่อและลวดที่มีวัสดุ สี พื้นผิว และรูปร่างแบบต่างๆ ได้หลากหลาย โดยสามารถวัดท่อทรงสี่เหลี่ยมผืนผ้าได้ด้วยเช่นกัน
นอกจากนั้นยังใช้เทคโนโลยีแยงท่อมาตรฐานระดับสูงอีกด้วย เพื่อวัดรูปทรงของท่ออย่างรวดเร็วและง่ายดายโดยใช้ระบบ Absolute Arm หัวแยงท่ออินฟราเรดแบบไม่มีการสัมผัสสามารถใช้วัดความยาวท่อและมุมโค้งงอได้ ซึ่งมีทั้งหมดหกขนาดด้วยกัน ในขณะที่หัวแยงมาตรฐานแบบมีการสัมผัสสามารถวัดรูปทรงปลายได้ เช่น ปลายตัดมุมเอียงหรือปลายที่มีส่วนต่อขยาย รวมทั้งท่อเส้นผ่านศูนย์กลางขนาดใหญ่
- Streamline your workflows: Get high-speed measurements right where you need them, on the production floor. Seamless integration with your CNC benders ensures faster corrections, saving you time and boosting your efficiency.
- Measure complex tubes & wires: Easily handle freeform, bend-in-bend, and flexible tubes with precision. High-accuracy laser scanning and probing give you consistent, reliable results across diverse materials, shapes, and finishes.
- Gain on-the-spot accuracy: Take precise measurements anywhere with battery power, WiFi, and quick setup. Real-time feedback and user-independent results ensure your processes stay accurate and dependable, even in tough conditions.
Introducing BendingStudio
คุณสมบัติและประโยชน์
ความยืดหยุ่นของท่อ
การวัดท่อทรงอิสระที่ยืดหยุ่นได้จนถึงพื้นผิวมันวาวหรือหลายสีอย่างถูกต้องแม่นยำด้วยเทคโนโลยีเครื่องสแกนเลเซอร์ชั้นนำจากกลุ่มผลิตภัณฑ์ Absolute Arm
ตัวเลือกการแยงท่อ
หัวแยงท่ออินฟราเรดแบบไม่มีการสัมผัสช่วยให้สามารถวัดท่อที่มีเส้นผ่านศูนย์กลางตั้งแต่ 4 ถึง 130 มม. ในขณะที่หัวแยงแบบมีการสัมผัสกับตัวช่วยซอฟต์แวร์เฉพาะทางนั้นช่วยให้สามารถวัดท่อขนาดใหญ่ได้
พกพาได้เต็มที่
WiFi, แบตเตอรี่ และการตั้งค่าง่ายๆ ช่วยให้สามารถวัดท่อได้ทุกที่ ไม่ว่าจะอยู่ในห้องควบคุมคุณภาพหรือใจกลางกระบวนการผลิตก็ตาม
การทำซ้ำอย่างง่าย
เทคโนโลยี Absolute Arm ให้ผลการวัดที่ทำซ้ำได้สูงและไม่ต้องพึ่งพาผู้ใช้ด้วย Absolute Encoders และการใช้งานที่ง่ายดาย
การวัดส่วนซ่อนเร้น
บันทึกภาพรูปทรงชิ้นส่วนในแหล่งกำเนิดในพื้นที่ที่เข้าถึงยากได้อย่างง่ายดายโดยใช้เครื่องสแกนเลเซอร์ 3 มิติสุดล้ำซึ่งมีระยะการวัดสูงสุดที่ 205 มม. หรือใช้หัวแยงท่ออย่างง่ายดาย
ฮาร์ดแวร์ปรับเปลี่ยนได้
ด้วยขนาด Absolute Arm ที่มีตั้งแต่ 1.2 ม. ถึง 4.5 ม. และรุ่น 'T' เฉพาะสองรุ่นที่มีข้อกำหนดเฉพาะสำหรับการใช้งานกับท่อ รวมถึงเครื่องสแกนเลเซอร์ 3 มิติสองรุ่นและหัวแยงท่อที่มีให้เลือกหกขนาดด้วยกัน จึงช่วยให้เลือกระบบที่เหมาะสมกับชิ้นงานของคุณได้อย่างง่ายดาย
การรับรองระบบ
ระบบการสแกนแบบสมบูรณ์ได้รับการรับรองตามมาตรฐาน ISO 10360-8 ภาคผนวก D
ซอฟต์แวร์ BendingStudio XT
แพลตฟอร์ม BendingStudio XT ที่ถูกคิดค้นขึ้นมาเป็นอย่างดีนี้ช่วยให้สามารถจัดการข้อมูลได้อย่างเหมาะสมที่สุดตลอดกระบวนการผลิตและการวิเคราะห์ท่อ พร้อมทั้งมีอินเทอร์เฟซโดยตรงสำหรับเครื่องดัดจากแบรนด์ใหญ่ แผนการวัดสำหรับการวัดแบบกลุ่มอย่างรวดเร็ว การรายงานอัตโนมัติและปรับแต่งได้ และการนำเข้าและส่งออกข้อมูล CAD ที่ง่ายดาย
Supported by scanners
Pair with advanced laser scanners like the Absolute Scanner AS1 for high-speed 3D measurement. Effortlessly scan diverse materials, shapes, and finishes to achieve precise and reliable results.
Supported by probes
Use non-contact infrared and touch probes to measure tubes of various diameters, complex end forms, and large components. Ensure accurate results across diverse applications.
Real-time asset management
Every Absolute Arm system is compatible with the Metrology Asset Manager solution, allowing you to monitor your system's health and performance in real time from anywhere in the world, giving you peace of mind as you work in the field.
Supported by a range of accessories
Enhance your measurement capabilities with compatible accessories, including styli, mounts, artefacts, and electronics. Customise your system to meet the unique demands of your workflows.
Overview of Absolute Arm Range
Discover the range of Absolute Arm that can be supported by BendingStudio XT to help you achieve specific tube and wire measurement aims.
The Absolute Arm 7-Axis, which works in combination with BendingStudio XT for your tube and wire measurements, can be configured to suit your needs with three accuracy levels, and seven sizes:
Model: 7-Axis.
Accuracy Levels: 83, 85, and 87.
Sizes: Measurement volumes ranging from 2.0 to 4.5 metres.
The Absolute Arm offers a range of 3D scanners to suit diverse measurement needs:
Absolute Scanner AS1: The flagship 3D scanning sensor for Absolute Arm 7-Axis systems. It features cutting-edge blue-laser technology for high-productivity, non-contact measurement with unmatched performance and ease of use.
RS5 Laser Scanner: A removable 3D scanner designed for Absolute Arm 7-Axis systems. It provides high-speed scanning for surfaces and features across various materials and finishes, offering reliable performance at a more accessible cost.
Both scanners deliver precise, efficient 3D measurements, ensuring flexibility for a wide range of applications.
The Absolute Arm offers a versatile range of probes to meet various tube and wire measurement requirements:
Tube Probes: Non-contact infrared tube probes are available in six sizes, measuring tube diameters from 4 to 130 millimetres. They provide fast, accurate geometry measurements and work with a wide variety of materials, including flexible and malleable surfaces.
Touch Probes: Standard on all Absolute Arm models, touch probes measure larger tubes and complex end-forms like bevel cuts and expansions. They extend measurement capabilities beyond what tube probes can handle, ensuring comprehensive inspection options.
These probes offer precision and flexibility for diverse applications and materials.
-
