Absolute Armを使ってスピーディーにパイプ＆ワイヤー測定

高速のパイプとワイヤー測定がポータブルに

さらに詳しく

Absolute Arm 3Dレーザースキャンプローブ測定に、BendingStudio XTソフトウェアを組み合わせることで、パイプおよびワイヤー生産産業に素早く柔軟な測定を提供。

その速度とポータビリティに妥協はありません。 BendingStudio XTとAbsolute Armは、ベンドインベンドおよび自由形状を含む、複雑なパイプおよびワイヤー形状に完全に適応でき、長さのあるパイプおよびフレキシブルパイプの偏差を容易に補うことができます。 BendingStudio XTのオープンベンダー・インタフェースはほとんどのCNCベンダーに直接データを転送が可能です。偏差が識別された場合は、即時に補正します。

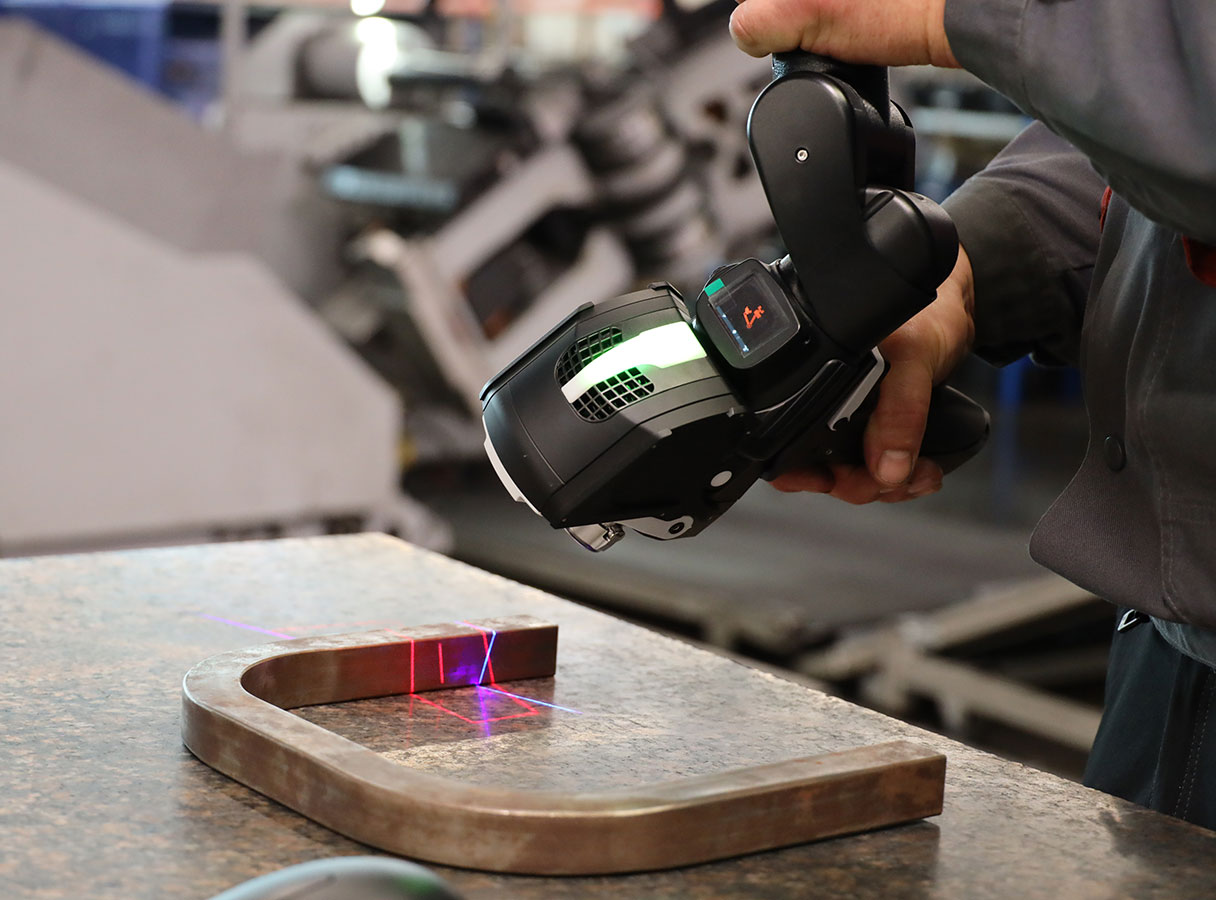

BendingStudio XTソフトウェア・プラットフォームの測定インプット・ツールとして、Absolute Arm 7-Axisで利用可能なハイエンドのレーザスキャナの一つを使用することで、3Dレーザースキャンの高品質で高速の測定を提供します。パイプ全形状を、レーザスキャナーでわずかな回数のスキャニングでキャプチャできます。 この速度は、測定が必要なあらゆる場所に迅速に配置できるポータブル測定アーム・テクノロジーの極端な柔軟性を理想的に補完します。 さらにAbsolute Armで利用可能なレーザスキャナーシリーズの先進テクノロジーで、このシステムは、さまざまな材料、色、表面仕上げおよび形のパイプおよびワイヤーを扱うことができ、角パイプの測定も可能です。

あるいは、確立されたチューブ・プローブ・テクノロジーとAbsolute Armシステムを使用して、迅速かつ容易にパイプ形状測定を行なうこともできます。 6つの異なるサイズで利用可能な非接触赤外線チューブ・プローブは、管長と曲げ角度を測定し、標準タッチプローブがベベル切断終短、膨張した終端など終端形状と、大径のパイプなどの測定を可能にします。

  • Streamline your workflows: Get high-speed measurements right where you need them, on the production floor. Seamless integration with your CNC benders ensures faster corrections, saving you time and boosting your efficiency.
  • Measure complex tubes & wires: Easily handle freeform, bend-in-bend, and flexible tubes with precision. High-accuracy laser scanning and probing give you consistent, reliable results across diverse materials, shapes, and finishes.
  • Gain on-the-spot accuracy: Take precise measurements anywhere with battery power, WiFi, and quick setup. Real-time feedback and user-independent results ensure your processes stay accurate and dependable, even in tough conditions.

Introducing BendingStudio


製品特長

パイプ柔軟性

Absolute Armシリーズの先端レーザスキャナ・テクノロジーで、光沢、多色の表面でも、フリーフォーム曲げパイプでも、正確な測定が可能です。

プロービングオプション

非接触赤外線プロービングは、4から130mmまでの直径のパイプ測定を可能にします。専用ソフトウェアウィザードと合わせたタッチプローブ測定は、特大パイプの測定を可能にしています。

完全なポータブル

WiFi、バッテリー・パワーおよびシンプルなセット・アップで 測定室でも製造現場でも、必要な場所にパイプ測定を持ち運べます。

シンプルな再現性

Absolute Arm のテクノロジーは、Absolute Encoderによる高い再現性で、ユーザーに依存しない測定結果と、使いやすさを提供します。

隠れた場所の測定

最大205ｍｍの測定スタンドオフによる革新的な3Dレーザスキャナ、あるいはシンプルチューブ・プローブ測定を使用して、手の届かないエリアにある部品もそのまま容易にキャプチャできます。

適応可能なハードウェア

Absolute Armのサイズは1.2mから4.5mまで、パイプアプリケーション用のカスタム仕様を備えた2つの専用「T」モデルを含んでいます。2種類の3Dレーザスキャナ、および6つのチューブ・プローブ・サイズ・オプションから選べるため、ワークにあわせた最適なシステムを容易に選択することができます。

システム認証

ISO 10360-8 Annex Dに準拠したフルスキャンシステム

BendingStudio XTソフトウェア

定評あるBendingStudio XT プラットフォームは、パイプ製造および分析プロセスを通じて最適化されたデータハンドリングを提供するほか、すべての主要ベンダーブランドのダイレクトインターフェース、高速バッチ測定のための測定プラン、自動かつカスタマイズ可能なレポート、簡単なCADデータインポート・エクスポートを備えています。

Supported by scanners

Pair with advanced laser scanners like the Absolute Scanner AS1 for high-speed 3D measurement. Effortlessly scan diverse materials, shapes, and finishes to achieve precise and reliable results.

Supported by probes

Use non-contact infrared and touch probes to measure tubes of various diameters, complex end forms, and large components. Ensure accurate results across diverse applications.

Real-time asset management

Every Absolute Arm system is compatible with the Metrology Asset Manager solution, allowing you to monitor your system's health and performance in real time from anywhere in the world, giving you peace of mind as you work in the field.

Supported by a range of accessories

Enhance your measurement capabilities with compatible accessories, including styli, mounts, artefacts, and electronics. Customise your system to meet the unique demands of your workflows.

Overview of Absolute Arm Range

Discover the range of Absolute Arm that can be supported by BendingStudio XT to help you achieve specific tube and wire measurement aims.

See the Absolute Arm range.


The Absolute Arm 7-Axis, which works in combination with BendingStudio XT for your tube and wire measurements, can be configured to suit your needs with three accuracy levels, and seven sizes:

Model: 7-Axis.

Accuracy Levels: 83, 85, and 87.

Sizes: Measurement volumes ranging from 2.0 to 4.5 metres.

The Absolute Arm offers a range of 3D scanners to suit diverse measurement needs


The Absolute Arm offers a range of 3D scanners to suit diverse measurement needs:

Absolute Scanner AS1: The flagship 3D scanning sensor for Absolute Arm 7-Axis systems. It features cutting-edge blue-laser technology for high-productivity, non-contact measurement with unmatched performance and ease of use.

RS5 Laser Scanner: A removable 3D scanner designed for Absolute Arm 7-Axis systems. It provides high-speed scanning for surfaces and features across various materials and finishes, offering reliable performance at a more accessible cost.

Both scanners deliver precise, efficient 3D measurements, ensuring flexibility for a wide range of applications.

The Absolute Arm offers a versatile range of probes to meet various tube and wire measurement requirements


The Absolute Arm offers a versatile range of probes to meet various tube and wire measurement requirements:

Tube Probes: Non-contact infrared tube probes are available in six sizes, measuring tube diameters from 4 to 130 millimetres. They provide fast, accurate geometry measurements and work with a wide variety of materials, including flexible and malleable surfaces.

Touch Probes: Standard on all Absolute Arm models, touch probes measure larger tubes and complex end-forms like bevel cuts and expansions. They extend measurement capabilities beyond what tube probes can handle, ensuring comprehensive inspection options.

These probes offer precision and flexibility for diverse applications and materials.
