Бесконтактное измерение больших линз

Линзы являются прецизионными изделиями, в которых малейшее отклонение от заданной геометрической формы приводит к изменению качества. Контроль качества может выполняться в рамках производственного процесса, если используется такой прецизионный метрологический центр, как Leitz PMM-Xi компании Hexagon
Manufacturing Intelligence; особенно это справедливо в случае крупных линз диаметром свыше 200 мм. Использование контактных измерений с помощью HP-S-X5 HD для выполнения операций совмещения и оптических датчиков PRECITEC LR для оценки качества геометрии линз становится возможным при использовании интерфейса датчиков SENMATION в автоматических измерительных процедурах.

Прецизионный измерительный центр, такой как Leitz PMM-Xi, делает измерение линз диаметром 200 мм гибкой процедурой. Процесс измерения легко адаптируется под любые геометрию и размер линзы. Автоматическая смена различных оптических и контактных датчиков позволяет сделать процесс измерения непрерывно адаптируемым под конкретное приложение.

Надежность контактных измерений для задач выравнивания

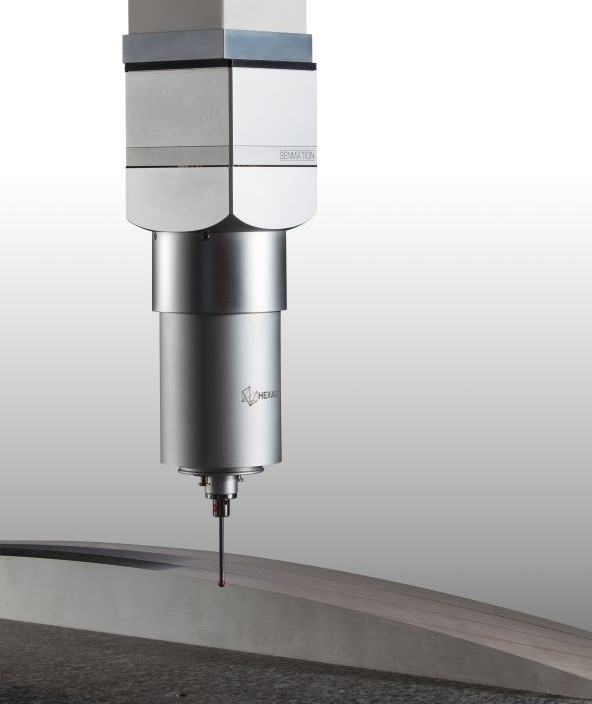

Перед началом каждого измерения выполняется процедура выравнивания, для чего используется система HP-S-X5 HD с контактной сканирующей головкой. В ходе этой процедуры определяется положение линзы в измерительной системе и выполняются последующие оптические измерения. Максимальный размер
измеряемой линзы определяется только размером координатно-измерительной машины (КИМ) Leitz PMM-Xi.

Бесконтактная прецизионность для чувствительных поверхностей

Геометрия линзы проверяется с помощью оптического датчика PRECITEC LR. Хроматический конфокальный датчик позволяет выполнять бесконтактно и с высокой точностью измерения чувствительных поверхностей. Большое расстояние измерения датчика, равное 6,5 мм, и угол измерения к поверхности величиной 90°±40° означают, что имеется возможность автоматически измерять практически любые линзы.

Получаемые данные измерений можно анализировать с помощью метрологического программного обеспечения QUINDOS, сопоставляя измеренные и требуемые значения. Другой возможностью является экспорт измеренных значений в формате, совместимом с существующими системами расчета и оценки. Это позволяет определять специфические характеристики линзы и, в случае необходимости, своевременно выполнять корректировку производственных процессов.

Единая измерительная система эффективно реализуется для контактных и оптических измерений

Чтобы выполнять все измерительные процедуры с помощью единственной измерительной системы, используется автоматический интерфейс датчиков SENMATION. Он позволяет автоматически сменять различные датчики в рамках выполнения измерительной программы. В результате, для каждой измерительной задачи могут быть оптимально выбраны свои измерительные процессы; весь измерительный процесс будет выполняться полностью автоматически всего лишь с одной измерительной системой.
