Absolute Scanner AS1

Špičkový 3D laserový skener pro měřicí rameno a laserový tracker, manuální i automatizovaný

Absolute Scanner AS1

Jste připraveni začít?

Promluvte si s odborníkem a zjistěte, co může Hexagon udělat pro vaši organizaci.

Skener Absolute Scanner AS1 je vlajkovou lodí mezi 3D skenery pro systémy Absolute Tracker AT960 a 7osé Absolute Arm. Pomocí špičkové technologie modrého laseru a pokročilého programování kombinuje maximální výkon s jednoduchou použitelností pro vysoce produktivní bezkontaktní 3D měření. Díky průlomovému modulárnímu konceptu lze stejný skener použít jak pro přenosné měřicí rameno, tak pro laserový tracker, aniž by při přepínání bylo nutné nové seřízení.

Díky inovativní technologii SHINE - Systematic High-Intelligence Noise Elimination - nemá AS1 žádná skrytá nastavení, která by omezovala rychlost a šířku řádku skenování. Skener AS1 poskytuje maximální výkon po celou dobu – maximální obnovovací frekvence při maximální šířce laserového paprsku zajišťuje maximální produktivitu. Vysokorychlostní 3D skenování nyní pracuje bez snížení výkonu na jakémkoli povrchu bez ohledu na povrchovou úpravu nebo materiál. Díky extra širokému horizontálně orientovanému laserovému skenovacímu paprsku a plně automatickému nastavení expozice je 3D digitalizace s Absolute Scanner AS1 rychlejší, jednodušší a přesnější.

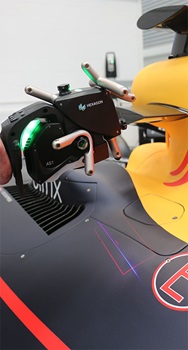

Unmounting the AS1 is as simple as flicking a switch Odpojení skeneru AS1 je stejně snadné jako stisknutí spínače, což umožňuje, aby skener byl připevněn k jinému referenčnímu zařízení, nebo v případě Absolute Arm to umožňuje snadnější a bezpečnější funkčnost dotykové sondy v těžko přístupných oblastech. Dá se opět namontovat bez nutnosti nové kalibrace díky kompletně opakovatelné montáži – jen ho nasadíte a můžete skenovat.

Pro měření s trackerem Absolute Tracker musí být Absolute Scanner spárován s jednotkou Absolute Positioner AP21, která poskytuje šest stupňů volnosti potřebných pro měření trackerem ve velkém rozsahu. Polohovací jednotka AP21 umožňuje skeneru AS1 měřit s přesností pouhých 50 µm v celém rozsahu měření až do 30 m od trackeru.

Skener AS1 je také připraven na automatizaci zabudováním do automatizačního systému laserového trackeru. Jeho schopnost vysokorychlostního sběru dat je ideální pro udržení rychlosti moderních robotických systémů, což umožňuje jejich plné využití pro zvýšení produktivity výroby, zatímco velká vzdálenost odstupu skeneru AS1 činí automatizaci bezpečnější a hrozí menší riziko kolizí.

Absolute Scanner AS1 je vrcholem technologie 3D skenerů pro přenosná měřicí ramena a laserové trackery. Představuje dokonalé všestranné přenosné měřicí řešení pro komponenty jakékoli velikosti. Budoucností 3D skenování je AS1.


  • Vlastnosti a výhody



    Přesnost ve velkém měřítku

    Přesnost měření pouhých 50 µm v celém objemu měření o průměru 60 m s trackerem Absolute Tracker.

    Přesnost v menším měřítku

    Kompletní skenovací systém s přesností 43 µm při měření s ramenem Absolute Arm.

    Nízký šum, kvalitní data

    Vysoce kvalitní data měření až 1,2 milionu bodů/s, a to i při skenování lesklých materiálů, u kterých jiné skenery často vyžadují sprejování.

    Vysokorychlostní měření

    Rychlá digitalizace velkých povrchů pomocí dat nasnímaných rychlostí 300 řádků/s, aniž byste museli zmenšovat šířku laserového řádku nebo rozestup bodů.

    Skenovací řádek

    Díky extra široké průměrné šířce řádku skenování 150 mm je digitalizace velkých dílů a povrchů podstatně rychlejší tím, že při každém průchodu skenování pokryje větší plochu.

    Výkon SHINE

    Pokročilé algoritmy technologie SHINE umožňují digitalizovat téměř jakýkoli typ povrchu s výchozím nastavením expozice, od lesklých černých plastových částí karoserie automobilu až po lisované komponenty z uhlíkových vláken. Vysoce kvalitní měření je tak snazší než kdy dříve, aniž by to vyžadovalo složité speciální školení, a zároveň je eliminována variabilita obsluhy.

    Snadné používání

    Přepínání mezi profily měření a spouštění maker a dalších softwarových funkcí je rychlé a snadné přímo ze skeneru pomocí programovatelných tlačítek Quick Access (AP21) a displeje na zápěstí s dotykovou obrazovkou OLED pro rameno Absolute Arm.

    Snadný pohyb

    S hmotností pouhých 400 g je skener AS1 lehký a snadno se s ním pohybuje, čímž se minimalizuje únava uživatele, která je jednou z nejčastějších příčin nepřesných a nespolehlivých výsledků měření.

    Zcela přenosný

    Lehká konstrukce skeneru se přenáší do řídicí jednotky, kterou lze namontovat přímo na stojan trackeru.

    Vizuální navádění

    Laserově promítaný dálkoměr napomáhá přesnějšímu a účinnějšímu měření, protože pomáhá správně nastavit polohu skeneru vůči měřenému dílu.

    Připraveno na automatizaci

    Funkce přímého digitálního vstupu / výstupu zabudovaná do řídící jednotky skeneru umožňuje správu pohybu robotů a skenovacích úkolů bez vyhrazeného automatizačního rozhraní pro nastavení automatizace laserového trackeru.

    Modulárita

    Modulární koncept AS1 umožňuje rychlou a snadnou údržbu a sdílení zařízení mezi měřícími týmy a místy.

    Kompatibilita napříč platformami

    Připojte AS1 k ruční jednotce Absolute Positioner AP21, abyste mohli měřit velké objemy pomocí Absolute Tracker, nebo přepněte na rameno Absolute Arm pro měření v menším měřítku a bez nového seřízení.

    ISO certifikace

    Úplná přesnost skenovacího systému AS1 a ramene Absolute Arm je zajištěna certifikací podle ISO 10360-8 příloha D, zatímco AS1 s jednotkou AP21 je specifikována v souladu s ISO 10360-10. 4.
