Inspección de compresor de aeromotor y álabes de turbinas
Soluciones de medición dimensional para garantizar la calidad del compresor de aeromotor y álabes de turbinas
Contacto
El compresor y los álabes de la turbina son componentes esenciales de la sección de frío y calor de un turboventilador, crucial para generar la energía que impulsa a la aeronave. Al funcionar durante largos períodos y a altas velocidades y temperaturas, es necesario fabricar e inspeccionar los álabes con la más alta calidad.
Los perfiles, el grosor y la alineación de los álabes están sometidos a muy exigentes tolerancias para garantizar una eficiencia aerodinámica y una conversión óptima de energía y para evitar el fallo de los álabes. La medición de alta precisión se requiere para una comprobación completa de las complejas geometrías del álabe, como la curvatura del borde de ataque y del borde de salida de la sección aerodinámica, así como complejos encastres de álabes en forma de abeto. Además del desafío de medir superficies de forma libre, el requerimiento de inspeccionar grandes volúmenes de álabes de aeromotores puede generar cuellos de botella en la producción.
La solución de medición ideal combina alta precisión con un mayor rendimiento. Hexagon permite a los fabricantes de aeromotores acercar la metrología de álabes a la producción, reduciendo los tiempos de inspección con máquinas de medición por coordenadas (MMC) 3D inline equipadas con un sistema de carga de piezas automatizado. Una mesa giratoria adicional incrementa el acceso a los elementos del álabe para reducir la necesidad de una nueva sujeción.
La combinación de sensores de escaneo de alta precisión con medición óptica ayuda a los fabricantes a alcanzar una incertidumbre reducida y un tiempo de ciclo más corto necesario para incrementar la productividad en la fabricación de álabes. La MMC de Hexagon especializada en álabes se adapta a tipos de superficies que van desde forjado en bruto hasta microacabado, mientras que el software de álabes permite una programación fácil de usar y una medición automatizada de las características cruciales del álabe, incluido el ángulo de giro, la longitud de la cuerda y el radio de ataque
Nuestras soluciones
Conozca cómo se usan las soluciones de Hexagon en la inspección de compresores y turbinas de álabes de aeromotores
MMCs compactas para el taller
Combine una MMC TIGO SF con un sensor de escaneo X1C de alta precisión para la inspección de álabes más pequeños en el taller.
Inspección de álabes de alto rendimiento

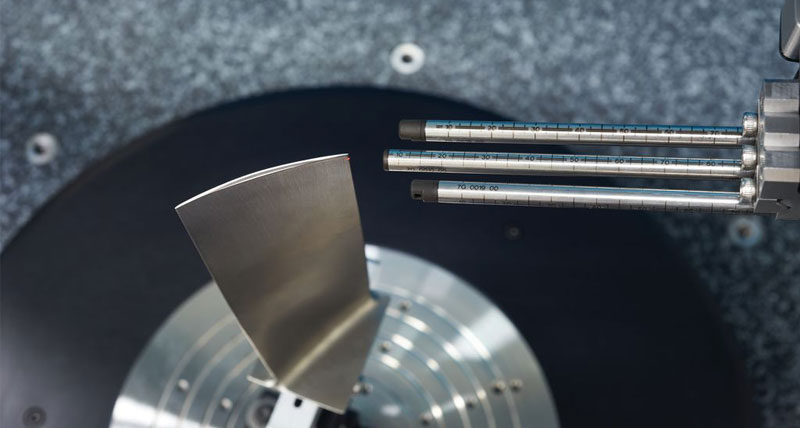

Las capacidades de medición sin contacto y parametrizadas del GLOBAL S HTA ofrece a los fabricantes de álabes una alta precisión y rendimiento.
Software de medición de álabes

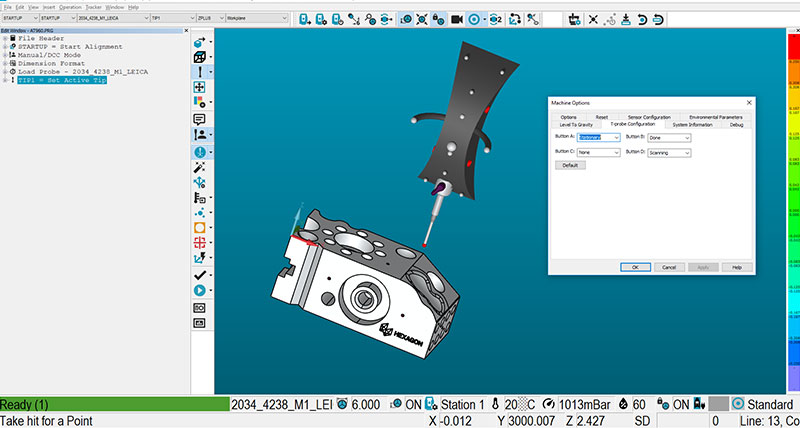

PC-DMIS Blade ofrece un escaneo sencillo e informes de la inspección de las principales características del álabe, incluyendo la cuerda...
Casos prácticos
Conozca cómo se usan las soluciones de Hexagon en la inspección de compresores y turbinas de álabes
Inspección mejorada de álabes
Medición de alto rendimiento
Conozca cómo la solución de medición de Hexagon de alto rendimiento y precisión de álabes fue diseñada para los desafíos únicos de la inspección de álabes.
