Prüfung von Triebwerksverdichter- und Turbinenschaufeln

Lösungen für qualitätssichernde Maßprüfungen von Flugzeug-Triebwerksverdichter- und Turbinenschaufeln

Verdichter- und Turbinenschaufeln sind wesentliche Komponenten des Kalt- als auch Heißbereichs eines Turbofans und unerlässlich für die Erzeugung der Antriebskraft des Flugzeugs. Da die Schaufeln über lange Zeiträume hohen Geschwindigkeiten und Temperaturen ausgesetzt sind, muss ihre Fertigung und Prüfung höchsten Qualitätsstandards genügen.

Um optimale aerodynamische Effizienz und Energieumwandlung zu gewährleisten und gleichzeitig Beschädigungen der Schaufeln auszuschließen, unterliegen Schaufelprofil, -dicke und -ausrichtung sehr engen Toleranzen. Die umfassende Prüfung der komplexen Schaufelgeometrien wie die Krümmung der Einlass- und Auslasskante des Schaufelprofils und die Tannenbaumprofile am Schaufelfuß erfordert hochpräzise Messungen. Neben der anspruchsvollen Messung von Freiformflächen kann auch das hohe erforderliche Prüfvolumen für Turbinenschaufeln zu Engpässen in der Fertigung führen.

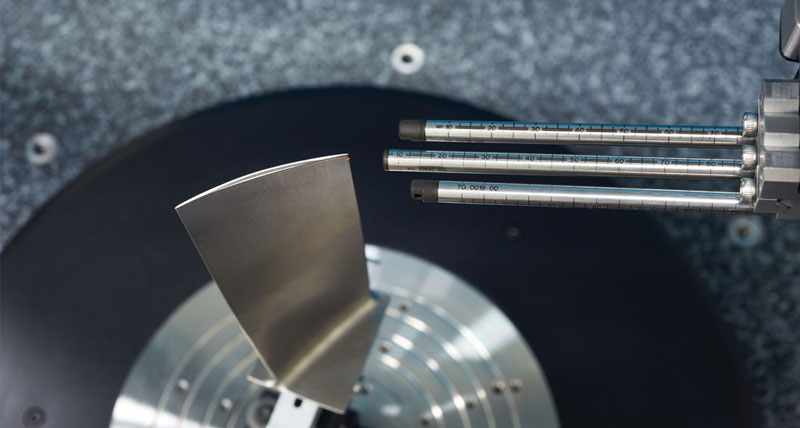

Die optimale Messtechniklösung kombiniert daher hohe Präzision mit gesteigertem Durchsatz. Hexagon unterstützt Triebwerkshersteller dabei, Turbinenschaufelmessungen in die Fertigungsumgebung zu integrieren und die Prüfzeiten mithilfe von Inline-3D-Koordinatenmessgeräten (KMGs) mit automatischem Beladesystem zu verkürzen. Ein ergänzender Drehtisch verbessert die Zugänglichkeit zu den Schaufelmerkmalen und reduziert damit bisher notwendige Umspannvorgänge.

Dank der Kombination aus hochgenauen scannenden Tastern mit optischer Messtechnik minimieren Hersteller Unsicherheiten und verkürzen die Zykluszeiten für eine höhere Produktivität bei der Schaufelfertigung. Während das auf Schaufelmessungen spezialisierte KMG von Hexagon Oberflächengüten von grob geschmiedet bis fein geschliffen misst, sorgt die Schaufel-Software für eine benutzerfreundliche Programmierung und automatische Messungen wesentlicher Schaufelmerkmale wie Verdrehwinkel, Profilsehnenlänge und Führungsradius.


Unsere Lösungen

Erleben Sie die Hexagon-Lösungen für die Verdichter- und Turbinenschaufelprüfung

Kompakte KMGs für die Fertigungsumgebung

Das KMG TIGO SF in Kombination mit einem hochgenauen scannenden Taster X1C prüft kleinere Schaufeln direkt in der Fertigung.

Schaufelprüfung mit hohem Durchsatz

Dank der berührungslosen und parametrisierten Messungen der GLOBAL S HTA profitieren Schaufelhersteller von hohen Genauigkeiten und größerem Durchsatz.

Software für die Schaufelvermessung

PC-DMIS Blade liefert benutzerfreundliche Funktionen zur Einleitung des Scanvorgangs und Prüfprotokolle zu wichtigen Schaufelmerkmalen, einschließlich Profiltiefe...

Case studies

Erleben Sie den Einsatz der Hexagon-Lösungen bei der Prüfung von Flugzeug-Triebwerken

Verbesserte Blade-Prüfung

Erfahren Sie, wie ein Hersteller von Triebwerksturbinenschaufeln mit der Einführung des kontinuierlichen Scannings und detaillierten Prüfprotokollen seine Qualitätskontrolle revolutionierte.

Messungen mit hohem Durchsatz

Erfahren Sie mehr über die Entwicklung von Hexagons durchsatzstarker und hochgenauer Messtechniklösung für Turbinenschaufeln speziell für die besonderen Herausforderungen...
