DPA Professional
Mesure 3D de pointe avec une caméra numérique portative
Souhaitez-vous en savoir plus ?
La caméra numérique portative de hautes performances, qui est la pièce maîtresse du DPA Professional, offre une flexibilité maximale dans des zones exigües ou difficiles à atteindre. Après la signalisation avec le grand assortiment de cibles, d'adaptateurs et de barres-étalons, la capture d'images et la fourniture du résultat de mesure prennent tout juste quelques minutes grâce à la fonctionnalité avancée de la plateforme logicielle DPA Pilot.
Capable de mesurer des objets de toute taille, allant de petits composants à des avions complets, le DPA Professional réalise habituellement des analyses de déformation, de tolérance, des mesures de fixations et des comparaisons données réelles/CAO.
En tant que système expert, le DPA Professional confie à l’utilisateur le soin d’effectuer tous les paramétrages et convient de ce fait aux professionnels de la métrologie familiarisés avec le concept et l’implémentation de processus photogrammétriques usuels.
Spécificités et avantages
Caméra de hautes performances
Caméra numérique de 30 mégapixels.
Précision de niveau métrologique
Le système DPA Professional fournit une précision de pointe de l’ordre de 10 microns.
Commande sans fil
La connectivité Wi-Fi de haute vitesse et les options de télécommande apportent un gain de portabilité supplémentaire.
Commande complète
L'utilisateur final peut définir tous les paramètres de caméra complexes.
Accessoires de mesure
Un grand choix de cibles de mesure, d'adaptateurs et de barres-étalons facilite la mesure d’éléments volumineux et complexes.
Compatibilité étendue
Interface évoluée, facile d’emploi, pour les suites logicielles métrologiques les plus répandues.
Acheter des cibles de mesure en ligne
Identifiez vos accessoires en toute confiance et faites vous livrer rapidement
-
La gamme DPA
Photogrammétrie portative
Pour effectuer des mesures dans un atelier, il est important d’appliquer un processus simple excluant le plus possible les erreurs de l’utilisateur et les risques liés à l’environnement industriel. C’est pourquoi les systèmes photogrammétriques DPA ont été conçus pour offrir des mesures et un traitement pratiques dans chaque situation.
S’appuyant sur une seule caméra tenue à la main, pilotée à partir d’une plateforme logicielle dédiée, les systèmes DPA font partie des équipements de mesure les plus portables au monde et fournissent à la fois un haut niveau de précision et de rapidité.
Ils sont disponibles en trois configurations permettant à l’utilisateur de choisir celle qui convient le mieux à l’application. Chaque système s’appuie sur le logiciel DPA Pilot – la base de la fonctionnalité de mesure phare de la gamme DPA.
DPA Industrial
- Capteur industriel de haute performance – 50,6 mégapixels
- La conception simplifiée réduit les erreurs de commande pendant les mesures
- Ensemble complet de cibles de mesure, d’adaptateurs et de barres étalons
DPA Professional
- Capteur de pointe – 30,3 mégapixels
- Commande complète de tous les paramètres de la caméra par l’utilisateur final
- Gamme étendue de cibles de mesure, d’adaptateurs et de barres étalons
DPA Entry
- Capteur de portée moyenne
- Commande complète de tous les paramètres de la caméra par l’utilisateur final
- Gamme basique de cibles de mesure et de barres étalons
-
Introduction à la photogrammétrie
Principe de l’analyse photogrammétrique numérique
Les systèmes DPA sont des outils de mesure 3D portables qui utilisent une caméra numérique de haute résolution pour collecter des données. Ils se basent sur les principes de l’analyse photogrammétrique numérique. La mesure avec un système photogrammétrique est constituée des quatre étapes clés suivantes.
1. Marquage
Pour mesurer une pièce, il faut d’abord la marquer avec des cibles. L’utilisation d’adaptateurs de cible adéquats permet de relever des points cachés ou des caractéristiques telles que des trous et bords.
2. Capture
La pièce est alors photographiée depuis diverses directions, avec les cibles visibles et des recoupements sur les différentes prises.
3. Calcul
Les images réalisées sont traitées parallèlement à la collecte de données (en ligne) ou ultérieurement (hors ligne) avec un logiciel de photogrammétrie prévu à cet effet, comme DPA Pilot. Le logiciel calcule automatiquement les coordonnées 3D de toutes les cibles.
Le calcul se base sur le principe de la triangulation spatiale de l’image et est entièrement automatique. Comme le logiciel effectue un calibrage simultané intégré, on peut obtenir un très haut degré de précision sur le site pendant la mesure.
4. Rapport
En plus des coordonnées 3D, un logiciel de photogrammétrie de qualité, comme DPA Pilot, peut fournir une analyse statistique des résultats, avec une information de précision spécifique sur chaque coordonnée. Une évaluation instantanée de la qualité de la mesure est ainsi possible.
DPA Pilot s’interface aussi parfaitement avec les meilleures suites logicielles de contrôle et permet une automatisation complète d’étapes de calcul et d’analyses avancées.
-
Témoignages clients
Heavy industry

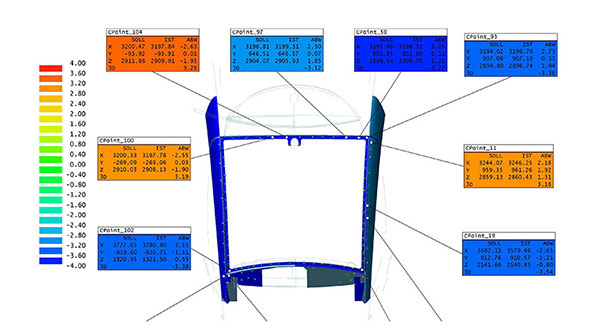

Non-contact measurement at ALSTOM
ALSTOM Transport Deutschland GmbH, Salzgitter, Germany
-
