Vehículos bajo determinadas condiciones climáticas

EDAG - Alemania

La EDAG Engineering GmbH mide deformaciones en la cámara climática con el DPA

Puertas, guardabarros, parachoques, alerones - Las piezas de la carrocería deben encajar perfectamente y ser resistentes a cualquier condición medioambiental. De ahí que en la fase de desarrollo de nuevos materiales o piezas se pongan a prueba propiedades específicas como por ejemplo la deformación o la extensión. ¿Cómo reaccionan los materiales ante más calor, más humedad o más frío? En la cámara climática se crean de forma artificial condiciones climáticas reales y se llevan a cabo pruebas. La EDAG Engineering GmbH realiza análisis de deformaciones en prototipos de vehículos o piezas con la máquina de medición de coordenadas MoveInspect DPA.

EDAG_Streckendeformation

Socio de desarrollo para tecnología y sostenibilidad

La EDAG, como uno de los mayores socios independientes de desarrollo de la industria automovilística en todo el mundo, conoce la importancia del desarrollo de automóviles sostenibles. La actividad principal de la empresa es el desarrollo completo de vehículos, es decir, asesoramiento y apoyo al cliente desde la primera idea hasta la finalización del prototipo. El objetivo: encontrar la solución adecuada para poder dar previamente una respuesta significativa y validada en situaciones reales gracias a laboratorios de ensayo propios y acreditados - ya sean pruebas en situaciones virtuales o reales, en una pieza o en todo el conjunto del vehículo, con sistema de testado o en un test de material. Los bancos de pruebas propios ofrecen a los clientes una flexibilidad adicional en el desarrollo de vehículos así como en la resolución de pruebas y ensayos.

EDAG_VermessungAntes de cada medición se establece el denominado perfil climático. ¿La temperatura debe permanecer constante durante un largo período de tiempo o se debe dar algún cambio? ¿Qué temperatura y humedad debe predominar en cada fase? Además, se determina en qué fechas hay que realizar la medición y qué valores deben ser comparados después. Una medición estándar dura 25 días. El objeto de medición pasa por 50 ciclos de medición de 12 horas. Ejemplo para una variación climática: +23 °C, -35 °C, +55 °C y muy húmedo, +80 °C y muy seco, después +23 °C de nuevo.

Se testan tanto prototipos como vehículos de serie. Los objetos de medición relevantes son los materiales y las uniones de piezas, como la unión entre el parachoques y el faro o entre el parachoques y la rejilla del ventilador. Se detectan deformaciones en puntos concretos así como deformaciones debido a estiramientos o grietas.

EDAG_Faehnchen

Medidor de coordenadas 3D con cámara digital de sujeción manual

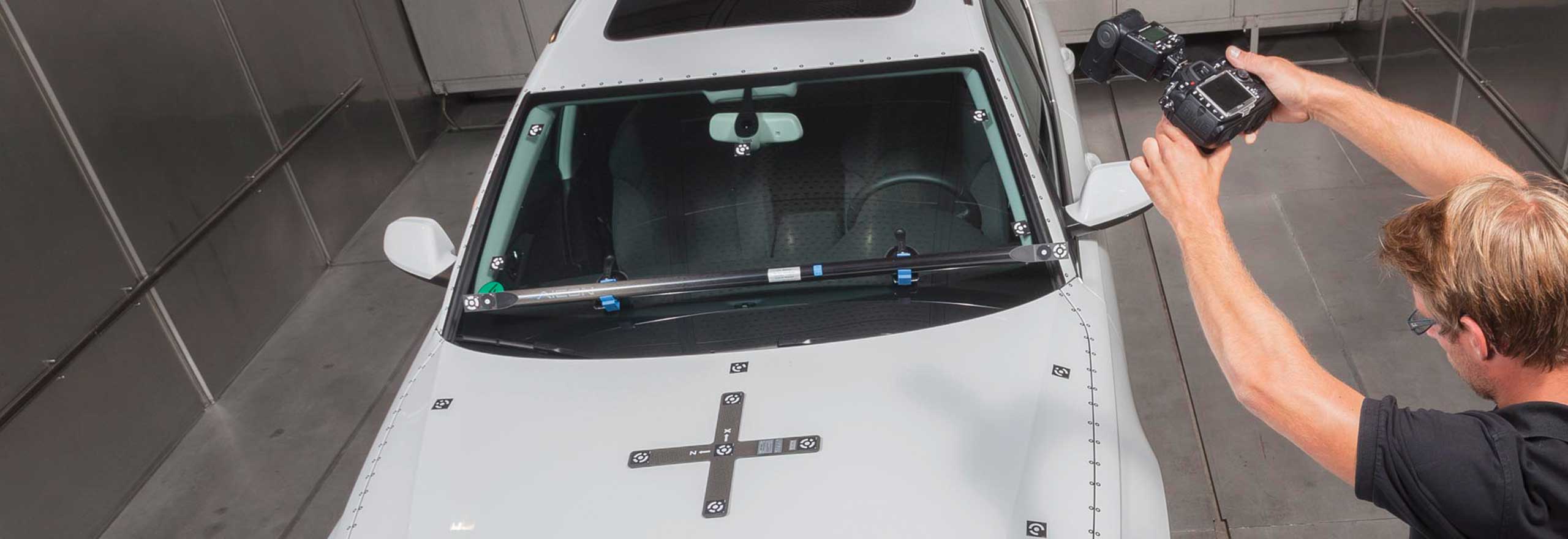

Para la medición se colocan marcas o adaptadores de medición en los puntos relevantes del objeto o del vehículo a medir. Aquí se ofrece un amplio espectro de posibilidades para señalizar no solo puntos sencillos en la superficie sino también otros puntos ocultos o difíciles. Con ayuda de una cámara digital se fotografía el objeto a medir desde diferentes puntos de vista de manera que se capten todas las zonas relevantes del objeto. A continuación o a la vez, se analizan las imágenes de medición digitales en un ordenador de procesado y se calculan automáticamente las coordenadas tridimensionales de los puntos geométricos señalizados.
EDAG_EinzelvektorenEn el pasado se detectaba la exactitud de la dimensión de las grietas en la EDAG de Wolfsburgo con lápices de pruebas normalizados y calibrados. Esta exactitud comenzó a no ser suficiente para el cliente, que demandó un sistema fotogramétrico para el análisis de deformaciones. En 2011 la EDAG de Wolfsburg comenzó a realizar mediciones ópticas con un MoveInspect DPA prestado. En 2012 la empresa compró un sistema propio. Desde entonces la máquina de medición de coordenadas funciona con éxito.

Michael Annuß, jefe de equipo de Simulación medioambiental y marchas en la EDAG de Wolfsburg está muy satisfecho con la elección de Hexagon: “Análisis de deformaciones, medición de las dimensiones de la grieta - gracias al MoveInspect DPA todo eso ya no es un problema. Ahora solucionamos nuestras tareas de medición con alta precisión y rapidez. Gracias a esta medición sin contacto el objeto a medir no sufre ninguna alteración. Nuestros colegas en Ingolstadt trabajan desde ya hace tiempo con el MoveInspect DPA de Hexagon lo cual es otra ventaja ya que así los resultados de las mediciones dentro de EDAG son compatibles”.
