Medición óptica en una cámara climática: Análisis de deformación con DPA

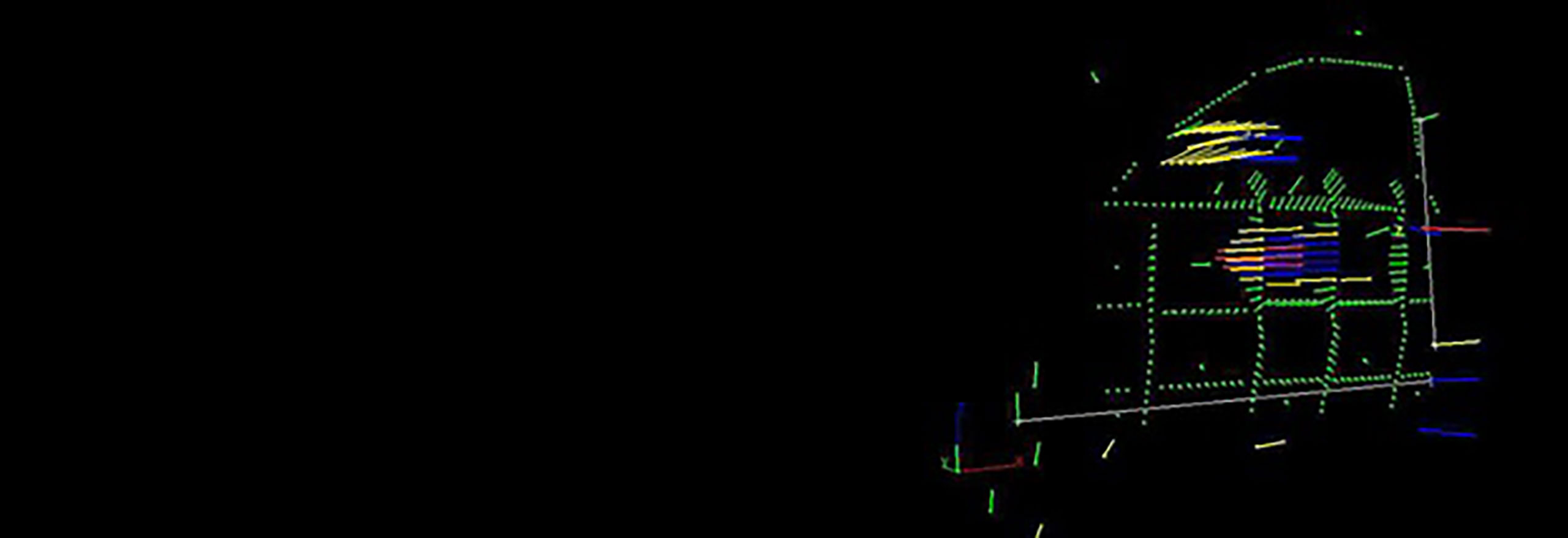

Image of environment simulation chamber

Las pruebas climáticas se realizar para evaluar las influencias ambientales de los nuevos materiales de producción. Para determinar las deformaciones tridimensionales creadas durante la prueba, la herramienta ideal es el sistema móvil de medición tridimensional industrial DPA. Los resultados de un gran número de puntos de medición están disponibles en minutos y la opción de representación gráfica hace mucho más fácil la interpretación de las deformaciones.


Las pruebas de reacción a la temperatura son imprescindibles

Durante la fase de desarrollo, por ejemplo, al probar nuevos materiales y piezas, el estudio y la evaluación de las influencias ambientales con la ayuda de pruebas climáticas es parte de la rutina. Se utiliza una cámara ambiental para simular las condiciones climáticas con el fin de evaluar las características especiales de los objetos que se están examinando, como la expansión o la deformación.


Medición de deformaciones geométricas bajo condiciones climáticas extremas

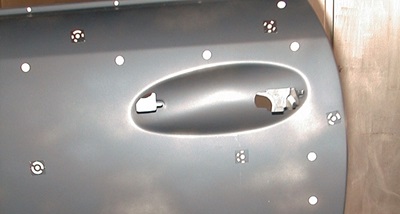

Klimakammer_signalisierte-Tuer

Las pruebas climáticas nos ofrecen una información esencial sobre la deformación de la geometría del objeto que se está examinando en relación con las condiciones que lo rodean. Esto requiere una medición tridimensional completa de los objetos examinados. Debido a la demanda en constante crecimiento de realizar una medición rápida de un gran número de puntos de medición precisos en el menor tiempo posible, el sistema de medición ha satisfecho todos los requisitos que se indican a continuación:

  • Debe ser una medición sin contacto para evitar los cambios de la geometría del objeto durante el proceso de medición.
  • Debe posibilitar la utilización de un sistema de medición dentro de la cámara climática. Por tanto, el sistema debe ser fiable también en condiciones climáticas extremas.
  • Debe minimizar el tiempo de registro de la medición, ya que se presume que el objeto permanece sin cambios durante la medición.
  • El proceso de evaluación de las mediciones y de cálculo de las coordenadas tridimensionales debe ser automático para minimizar el tiempo de evaluación de las mediciones continuas.
  • Debe ser posible ver los resultados para que sean fácilmente entendibles y para documentar la prueba.


El sistema de medición óptica DPA de AICON es la herramienta ideal para la medición de deformaciones geométricas en muestras de prueba en una cámara climática.


Medición óptica con DPA

Klimakammer_Darstellung Se fotografiará la muestra de prueba con una cámara digital de alta resolución de acuerdo con un principio de grabación individual optimizado. Para ello, el usuario imprimirá, con la ayuda del software CodeMaker, marcas de medición en un material especialmente adecuado para estas condiciones climáticas. La cámara utilizada puede usarse en condiciones climáticas extremas dentro de una cámara climática. Si es necesario, hay disponible una carcasa especial para proteger la cámara. El tiempo de fotografía del objeto es muy corto y la serie de mediciones necesarias puede realizarse fácilmente.


Cálculo automático de las coordenadas tridimensionales en el mínimo tiempo

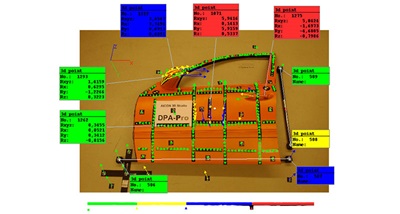

Klimakammer_Ergebnis El software de evaluación DPA no necesita más que unos pocos minutos para evaluar las imágenes y calcular las coordenadas tridimensionales del objeto. Con AICON 3D Studio, es posible comparar fácilmente los resultados de la serie de mediciones. La visualización de los vectores de deformación hace que la interpretación sea muy cómoda. La integración de unos indicadores informativos da información adicional sobre el valor exacto de deformación de ciertos puntos.

Los informes de medición necesarios se generan con ayuda del software. Todos los resultados pueden integrarse en los programas de usuario de Windows con la función de arrastrar y soltar. Junto con el visor tridimensional de AICON, los resultados pueden enviarse a otras personas que podrán utilizar así el informe completo y las funciones de exportación de AICON 3D Studio y examinar los resultados con las herramientas de representación gráficas del software.
