Inspektion von Zahnrädern und Getriebekomponenten für Flugzeugtriebwerke
Lösungen für die Maßprüfung unterstützen die genaue Prüfung von Zahnrädern und Getriebekomponenten für Flugzeugtriebwerke
Kontakt
Getriebe sind entscheidend für die angemessene Kraftübertragung an die einzelnen Triebwerkskomponenten. Indem sie dafür sorgen, dass sich der Fan langsamer dreht als Verdichter und Turbinen, verbessern Getriebe die Treibstoffeffizienz und reduzieren die Lärmemissionen. Das trägt dazu bei, den Betrieb des Flugzeugs zu optimieren und die Industrieanforderungen zu erfüllen.
Getriebe müssen hochgenau gefertigt werden, damit ein störungsfreier Betrieb gewährleistet ist. Eine gleichmäßige Drehbewegung und Kraftübertragung kann nur erfolgen, wenn sich die Verzahnungen exakt an der richtigen Stelle berühren. Ungleichmäßige Verzahnungen nutzen sich mit der Zeit ab und jede Art von Spiel in der Baugruppe oder Verzahnung verkürzt letztendlich die Lebensdauer der Teile und beeinträchtigt die Funktion des Triebwerks.
Diese maximalen Genauigkeitsanforderungen zu erfüllen, ist auch eine der größten Herausforderungen bei der Inspektion. Die Verzahnungen müssen auf den Mikrometer genau gefertigt werden, um die Passung und den optimalen Kontaktpunkt zu gewährleisten. Zudem erhöhen die verschiedenen benötigten Zahnradtypen wie Planetenräder und Curvic-Coupling-Verzahnungen die Vielfalt der zu messenden Profile.
Hexagon bietet eine Auswahl an Messtechniklösungen für die Verzahnungsprüfung an. Ein 3D-Koordinatenmessgerät (KMG) mit einem hochgenauen taktilen scannenden Sensor ist den hohen Genauigkeitsanforderungen von außenliegenden, Planeten- und Bypass-Getrieben gewachsen. Diese Konfiguration ist bestens geeignet für die genaue Erfassung einer Vielzahl von Zahnelementen wie Zahnkopf, Zahnbreite, Zahnfuß und Flanke. Ein KMG mit Drehtisch bietet zudem hohe Beschleunigungen und Positioniergeschwindigkeiten und sorgt so für verkürzte Zykluszeiten bei der Verzahnungsprüfung.
Speziell auf die Verzahnungsprüfung zugeschnittene Software stellt einen Messbaukasten für die Zahnradvermessung aller Zahnradtypen und -größen zur Verfügung und bietet darüber hinaus zusätzliche Mess- und Berichtsfunktionen für unterschiedliche Geometrien.
Getriebe müssen hochgenau gefertigt werden, damit ein störungsfreier Betrieb gewährleistet ist. Eine gleichmäßige Drehbewegung und Kraftübertragung kann nur erfolgen, wenn sich die Verzahnungen exakt an der richtigen Stelle berühren. Ungleichmäßige Verzahnungen nutzen sich mit der Zeit ab und jede Art von Spiel in der Baugruppe oder Verzahnung verkürzt letztendlich die Lebensdauer der Teile und beeinträchtigt die Funktion des Triebwerks.
Diese maximalen Genauigkeitsanforderungen zu erfüllen, ist auch eine der größten Herausforderungen bei der Inspektion. Die Verzahnungen müssen auf den Mikrometer genau gefertigt werden, um die Passung und den optimalen Kontaktpunkt zu gewährleisten. Zudem erhöhen die verschiedenen benötigten Zahnradtypen wie Planetenräder und Curvic-Coupling-Verzahnungen die Vielfalt der zu messenden Profile.
Hexagon bietet eine Auswahl an Messtechniklösungen für die Verzahnungsprüfung an. Ein 3D-Koordinatenmessgerät (KMG) mit einem hochgenauen taktilen scannenden Sensor ist den hohen Genauigkeitsanforderungen von außenliegenden, Planeten- und Bypass-Getrieben gewachsen. Diese Konfiguration ist bestens geeignet für die genaue Erfassung einer Vielzahl von Zahnelementen wie Zahnkopf, Zahnbreite, Zahnfuß und Flanke. Ein KMG mit Drehtisch bietet zudem hohe Beschleunigungen und Positioniergeschwindigkeiten und sorgt so für verkürzte Zykluszeiten bei der Verzahnungsprüfung.
Speziell auf die Verzahnungsprüfung zugeschnittene Software stellt einen Messbaukasten für die Zahnradvermessung aller Zahnradtypen und -größen zur Verfügung und bietet darüber hinaus zusätzliche Mess- und Berichtsfunktionen für unterschiedliche Geometrien.
Unsere Lösungen
Erleben Sie die Hexagon-Lösungen für das Prüfen von Verzahnungen und Getrieben von Flugzeug-Triebwerken
Ultra-hochgenaue KMGs

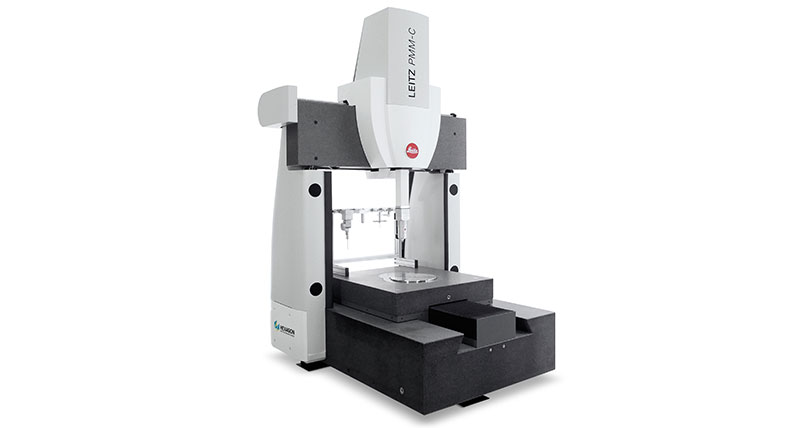

Das KMG Leitz PMM-C liefert höchste Genauigkeiten für die Präzisionsprüfung von Getriebemerkmalen.
Kundenspezifische Prüflösungen

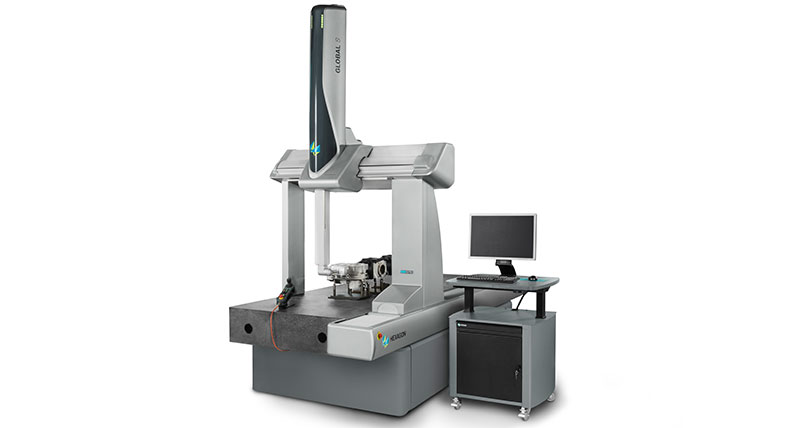

Die vielseitigen Funktionen des KMG GLOBAL S lassen sich speziell für Verzahnungen und Getriebekomponenten für Flugzeug-Triebwerke...
Software für die Zahnradvermessung
QUINDOS Gears generiert automatisch Messpfade für die Zahnradauswertung gemäß einer Reihe von Industrie-Normen.
Case studies
Erleben Sie den Einsatz von Hexagon-Lösungen für die Verzahnungs- und Getriebeprüfung in der Luft- und Raumfahrt
Reibungslosere Verzahnungsmessung
Erfahren Sie, wie der Zahnrad- und Getriebehersteller BMT Aerospace die Genauigkeit und Effizienz seines Verzahnungsprüfprozesses...
Auf Erfolg ausgerichtet

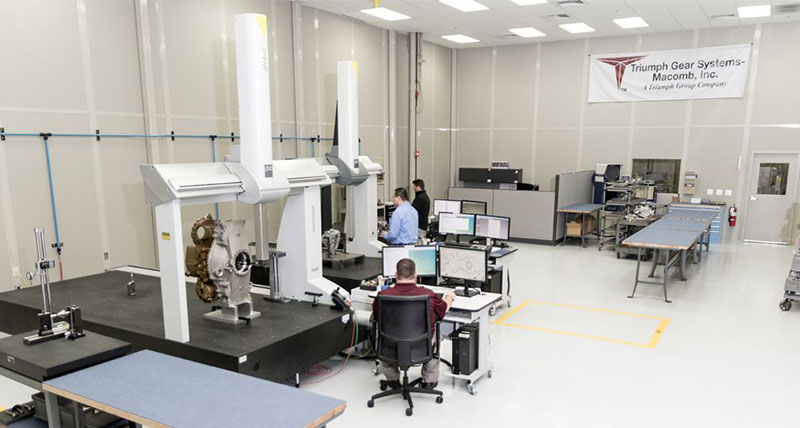

Lesen Sie, warum Triumph Gear ein GLOBAL KMG für die Prüfung von Bauteilen wie Helikopter-Getrieben nutzt.
Messflexibilität

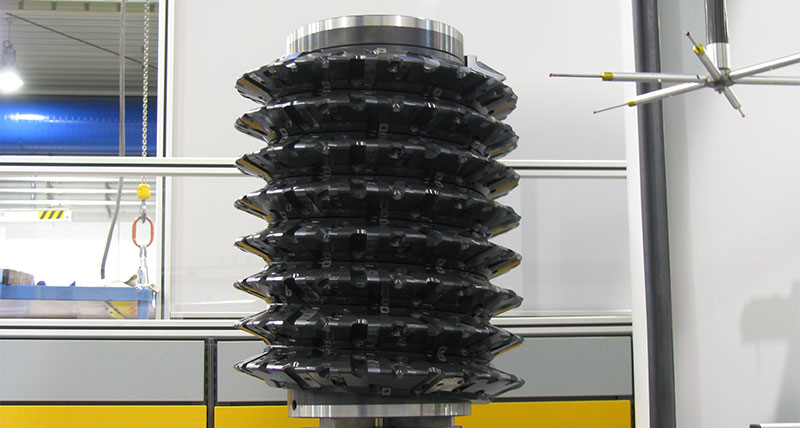

Erfahren Sie, wie Hexagon mit seinem Partner Ingersoll Werkzeuge, einem Hersteller von Fräswerkzeugen, ein spezielles QUINDOS-Modul für das Wälzfräsen entwickelte.
