HP-L-10.10 laser scanning sensor
Der Laserscanner für jeden Einsatz – schnell, präzise, flexibel und intuitiv
Shaping victory with Oracle Red Bull Racing
See how the world's best Formula 1 team uses Hexagon's technology to achieve total accuracy, reach peak efficiency and go faster on and off the track.
The ONE laser scanner – Fast, accurate, flexible and user-friendly
Bereit, loszulegen?
Sprechen Sie mit einem Experten und erfahren Sie, was Hexagon für Ihr Unternehmen tun kann.
Der Hexagon HP-L-10.10 ist die erste wirklich umfassende Scanninglösung für KMGs. Als einziger Laserscanner, der in der Lage ist, Ihr KMG funktional in ein optisches Multisensor-System zu verwandeln, kombiniert er bisher unerreichte Geschwindigkeit, Präzision und Flexibilität und optimiert damit das Messen komplexer Oberflächen und Werkstücke. Der hochmoderne HP-L-10.10 meistert in Kombination mit der Software PC-DMIS jede Herausforderung in Sachen Inspektion und setzt neue Maßstäbe für das KMG-Laserscanning.
HP-L-10.10 ist Hexagons genauester Laserscanner für KMGs. Mit einer Antastabweichung von 8 μm erzielt er Ergebnisse, die mit denen taktiler Messlösungen vergleichbar sind. Gleichzeitig erfasst der HP-L-10.10 mit 600.000 Punkten pro Sekunde eine bisher unerreichte Datenmenge bei herausragender Geschwindigkeit selbst beim Messen schwieriger reflektierender oder glänzender Oberflächen.
Der HP-L-10.10 zeigt jedoch nicht nur überlegene Leistung und Geschwindigkeit: In Kombination mit der Messsoftware PC-DMIS überzeugt er zudem mit neuen KMG-Funktionen, die sowohl während der Erstellung und Ausführung von Messprogrammen als auch für erweiterte Berichte und verbesserte Zusammenarbeit zum Einsatz kommen.
HP-L-10.10 ist Hexagons genauester Laserscanner für KMGs. Mit einer Antastabweichung von 8 μm erzielt er Ergebnisse, die mit denen taktiler Messlösungen vergleichbar sind. Gleichzeitig erfasst der HP-L-10.10 mit 600.000 Punkten pro Sekunde eine bisher unerreichte Datenmenge bei herausragender Geschwindigkeit selbst beim Messen schwieriger reflektierender oder glänzender Oberflächen.
Der HP-L-10.10 zeigt jedoch nicht nur überlegene Leistung und Geschwindigkeit: In Kombination mit der Messsoftware PC-DMIS überzeugt er zudem mit neuen KMG-Funktionen, die sowohl während der Erstellung und Ausführung von Messprogrammen als auch für erweiterte Berichte und verbesserte Zusammenarbeit zum Einsatz kommen.
-

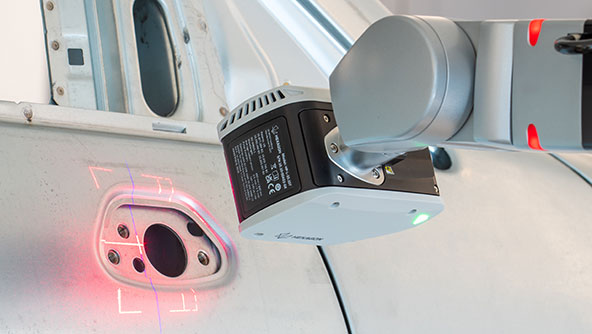

Visuelle, adaptive projektion des messbereichs auf dem teil
-
Fern-einlernen und -navigation auf dem KMG
-
Anpassen des sensor-messfelds zur optimierung der zykluszeit und detailgenauigkeit
-
Automatisches erstellen von scanbahnen durch auswahl von oberflächen im CAD
-
Einfaches erweitern der sensorreichweite zum messen von merkmalen tiefer hohlräume
-
Geführte Messungen über Video-Livestream
-
Höhere Messgeschwindigkeiten und Erfassen kritischer Details mit demselben Messpfad
-
Messen unterschiedlicher Oberflächen, Farben und Eigenschaften ohne Ändern der Einstellungen
-
Visuelle, adaptive Projektion des Messbereichs auf dem Teil
-
Visuelle, adaptive Projektion des Messbereichs auf dem Teil
-
Verbesserte Verständlichkeit von Messprotokollen dank zusätzlicher Bilder
-
Einfaches Identifizieren fehlerhafter Merkmale durch automatisches Erfassen von Bildern des jeweiligen Merkmals
-
Besonders genaue Datensätze für Berichte und Weiterverarbeitung
-
Glatte Polygonnetze für das Reverse Engineering zur Unterstützung des Produktdesigns
-
Eigenschaften & vorteile
-
Technische daten
Sensor
Laserklasse 2 (EN / IEC 60825-1:2014) Emittierte Wellenlänge 450 nm (sichtbar blau) Maximale durchschnittliche Strahlungsleistung ≤1 mW Temperaturbereich für angegebene Genauigkeit 16 bis 26 °C (61 bis 79°F) Schutz gegen Staub und Wasser IP51 (IEC/EN 60529) (ausgenommen Aufwärm-Anschluss) Luftfeuchtigkeit 95 %, nicht kondensierend Betriebstemperatur 16 bis 32 °C (32 bis 89,6°F) Lagertemperatur -30 bis +70 °C (-22 bis +158°F) Gewicht 427 g Leistung
Scanning-Frequenz (Linien pro Sekunde) 300 Hz Datenrate 600.000 Punkte/s Fremdlichtunempfindlichkeit des Sensors 10.000 lx Arbeitsabstand und -tiefe (Z) 90 ± 30 mm (zusätzliche 30 mm mit erweitertem Messfeld) Laserlinienbreite 80 mm (im mittleren Bereich) Genauigkeit
ISO 10360-8:2013 Kugel P[Form.Sph.D95%:Tr:ODS] 12 µm P[Form.Sph.1x25:Tr:ODS] 8 µm P[Size.Sph.All:Tr:ODS] 14 µm L[Dia.5x25:Art:ODS 24 µm Ebene P[Form.Sph.D95%:Tr:ODS] 12 µm ISO 10360-9:2013
(HP-L-10.10 + HP-THDe oder HP-S-X1)Kugel L[Dia.2x25::MPS] 18 µm
Alle Spezifikationen gelten für Portal-KMGs mit Dreh-Schwenk-Gelenk. Die Spezifikationen beinhalten die Messunsicherheit gemäß ISO/TS 17865:2016
Innerhalb eines erweiterten Messfelds (eFOV) durchgeführte Messungen ergeben im Vergleich mit Standardmessfeldern (sFOV) annähernd das doppelte Streuungsmaß. Das Aktivieren des erweiterten Messfelds (eFOV) hat keinen Einfluss auf die Genauigkeit der in einem Standardmessfeld (sFOV) erstellten Messungen.
Alle angegebenen Werte können sich jederzeit ohne Vorankündigung ändern. -
Downloads
-
Datenblätter, technische InformationenLaserscanner HP-L-10.10
-
ProspektLaserscanner für KMG
-
ProspektRetrofit – Nachrüstlösungen für KMG
-
ProspektE-Mobilität – Intelligente Lösungen für die Fertigung
-
-
Anwendungen

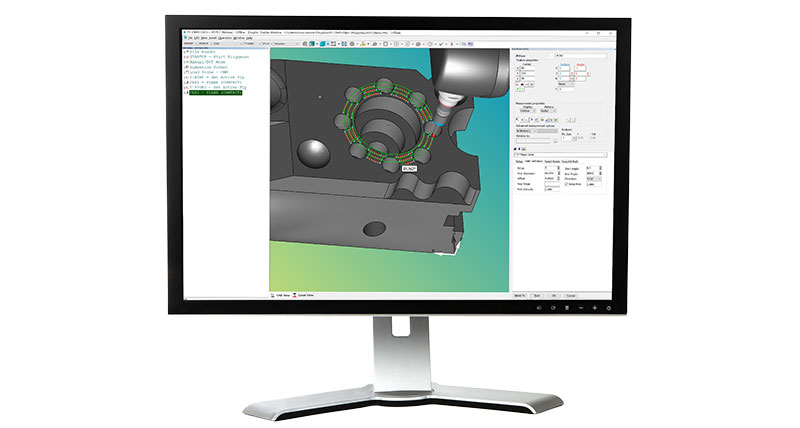

PC-DMIS
Mit der Messsoftware PC-DMIS stehen Dimensionsmessungen im gesamten Unternehmen zur Verfügung, die als Qualitätsmaßstab für Design und Fertigung dienen.
