Inspection de boîtiers de ventilateur de moteur d’avion

Solutions de mesure dimensionnelle pour garantir la qualité de boîtiers de ventilateur de moteur d’avion

ENGINE_AERO_ENGINE_FAN_CASING_DIMENSIONAL_INSPECTION_HERO

En tant que principal dispositif de confinement des pales de ventilateur de l'avion, les boîtiers de ventilateur jouent un rôle essentiel dans l’exploitation sûre d’un avion.

Le boîtier doit être assez robuste pour absorber l’énergie d’une défaillance de pale et empêcher les débris de pénétrer dans le matériau. En cas d’endommagement de pales de ventilateur, le boîtier du ventilateur doit aussi résister à une charge déséquilibrée pour garantir un atterrissage de secours. Une production et une inspection de haute qualité de ce boîtier sont donc indispensables pour protéger le moteur d'avion, la cellule et les passagers.

La grande taille d’un boîtier de ventilateur pose des problèmes au niveau de l’inspection et limite le choix des solutions de mesure adaptées. Un autre défi réside dans la tolérance très étroite de la surface intérieure du boîtier, qui garantit une distance optimale entre les extrémités de pale et le boîtier, en tenant compte des vibrations et mouvements naturels pendant le vol. Il est essentiel de respecter cette exigence de précision pour maximiser l’efficacité énergétique et la poussée.

Hexagon propose une série de solutions de mesure pour répondre aux demandes d’inspection de boîtiers de ventilateur. Une machine à mesurer tridimensionnelle (MMT) à portique est une solution idéale pour remplir à la fois les exigences de taille et de haute précision de pièces telles que les boîtiers de ventilateur. Compte tenu du poids et de la taille d'un boîtier de ventilateur, les instruments de photogrammétrie portables d’Hexagon offrent une flexibilité idéale pour les boîtiers de ventilateur, en réalisant des analyses de tolérance et de circularité là où les mouvements de la pièce peuvent être plus restreints.

Le matériau composite tressé qui est parfois utilisé pour renforcer le boîtier de ventilateur, augmente la complexité de l’inspection. Les solutions Hexagon maîtrisent ce défi.


Nos solutions

Découvrez les solutions Hexagon pour inspecter les boîtiers de ventilateur de moteurs aéronautiques

Solutions de photogrammétrie

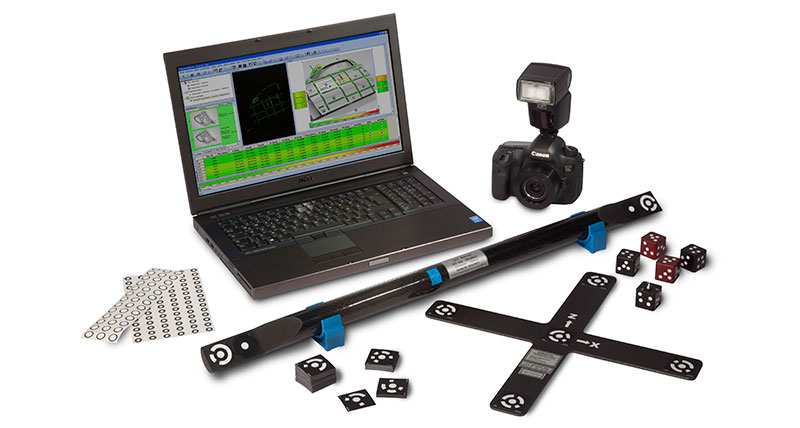

Amener la machine à mesurer tridimensionnelle près des boîtiers de ventilateur avec le système portatif AICON MoveInspect DPA.

MMT de grandes dimensions

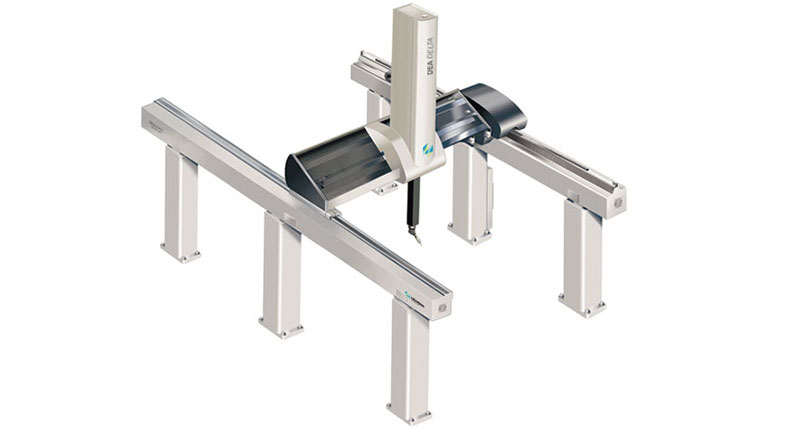

Remplir les exigences de taille et de tolérance dans la mesure de boîtiers de ventilateur avec la MMT à portique DEA DELTA.

Logiciel de métrologie pour grands volumes

PC-DMIS offre tous les outils nécessaires pour mesurer de grandes pièces cylindriques, comme les boîtiers de ventilateur.
