Portabilidad y precisión absoluta

Obervermuntwerk ll es manejada mayoritariamente en una cavidad subterránea que sobresale de entre las rocas– es por esto que esta planta se denomina como “planta de energía de caverna“. La caverna mide 140 metros de largo, 33 metros de ancho y 35 metros de alto. Aquí, se instalan horizontalmente dos unidades, que incluyen turbinas, embragues, generadores de motor, conversores de inicio y bombas de almacenamiento. Para permitir un intercambio económico entre estos componentes, sin rasgar y gastar, es necesario ensamblarlos con gran precisión, instalarlos y alinearlos unos con otros con los ángulos correctos.

Los altos costos del proyecto y un calendario reducido, combinados con las condiciones adversas propias de la minería subterránea fueron los principales retos de Vorarlberger Illwerke. Para llevar a cabo estas mediciones exigentes se requería un sistema preciso, robusto y altamente portátil.

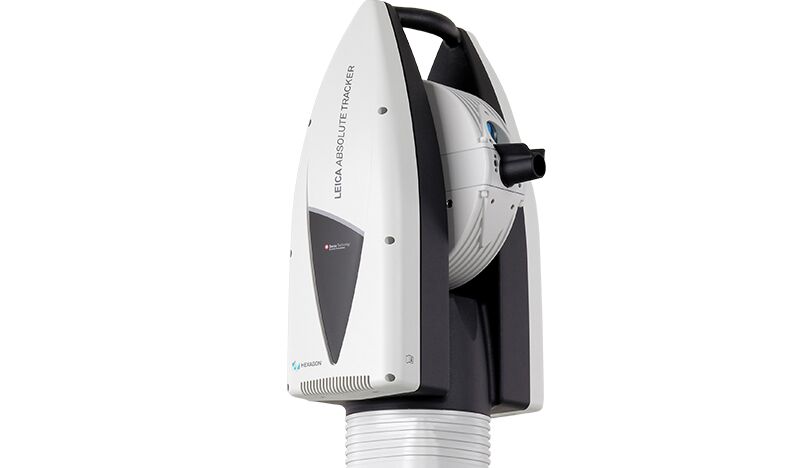

Vorarlberger Illwerke AG adquirió un Leica Absolute Tracker AT901. Este equipo ofrece la precisión requerida para trabajar en una caverna, pero no es lo suficientemente robusto ni portátil para enfrentar este desafío. Es por ello que Ralf Laufer, Director del departamento de metrología, optó por agregar un Leica Absolute Tracker AT960 combinado con el Leica T-Probe y el Leica T-Scan 5 al grupo de herramientas del departamento. “Este sistema efectúa mediciones subterráneas y posibles alineaciones. Ningún otro sistema de medición disponible en el mercado actual ofrece tal portabilidad y robustez con una precisión en el rango de las micras.”

Figura 1. Antes del refuerzo de su carcasa con cemento, la espiral de la turbina se alinea con precisión con el Leica T-Probe.

Figura 2. El gerente de ventas de Hexagon asesora al equipo de medición de Vorarlberger Illwerke AG sobre desafíos especiales.



Una alta humedad, polvo en el aire, vibraciones y visibilidad parcialmente reducida ya no son problema para un sistema de medición construido alrededor del AT960. “Gracias al certificado IP54, el sistema es extremadamente fiable. A través de la estación climatológica integrada, la influencia de los cambios ambientales se compensa, lo cual permite obtener resultados de medición estables. Además, la función de nivelación del tracker es esencial para nosotros, por ejemplo, para la alineación vertical de las espirales unas con otras y para las conexiones iniciales.”

Al observar la caverna, queda claro que las condiciones resultantes del espacio estrecho, el terreno abrupto y la dificultad para acercarse al objeto de medición son inevitables, pero no representan problema alguno para Ralf Laufer. “El Leica Absolute Tracker resiste estas condiciones gracias a su portabilidad y resistencia así como a la función WiFi y al funcionamiento optimizado de la batería. De esta forma, Hexagon demuestra que es posible aplicar tecnología de punta en un entorno adverso.”

Además de la construcción de la nueva planta de energía,  el equipo también es responsable de proporcionar soporte metrológico al mantenimiento de las plantas
de energía existentes de Illwerke VKW. Para asegurar el funcionamiento óptimo de las plantas, es esencial un control regular de las mismas. “El escaneo de las ruedas del molinete de nuestras turbinas nos permite detectar el desgaste y las fisuras para encontrar su causa y resolverla.”

Figura 4. El director de ventas de Hexagon asesora al equipo de medición en Vorarlberger Illwerke AG en lo que respecta a desafíos especiales.
