Prüfen von Triebwerk-Blisks

Blisks bestehen aus Schaufeln und einer Rotorscheibe in nur einem aus dem Ganzen gefertigten Teil. In Ventilatoren und Verdichtern eingesetzte Blisks tragen zur Leistung von Flugzeug-Triebwerken bei, sorgen für mehr Effizienz und reduzieren sowohl den Energieverbrauch als auch die Triebwerksgeräusche.

Hochgenaue Messungen sind maßgeblich dafür, das Blisk-Elemente wie die Positionierhilfen und Befestigungsbohrungen auf der Scheibe korrekt ausgerichtet sind, um unerwünschte, die Triebwerksleistung beeinträchtigende Resonanzen und Ungleichgewichte zu vermeiden. Dabei sind schnelle Prüflösungen aufgrund der langen Bearbeitungszyklen für Blisks besonders wünschenswert.

Das Messen von Blisks ist hochkomplex. Neben den Standardgeometrien weisen Blisks auch Freiformflächen auf und haben Schaufeln mit schmalen Profilen wie auch scharfen, gewölbten Kanten. Das Oberflächenprofil unterliegt engen Toleranzen, ist aber gegebenenfalls auch beschichtet, sodass traditionelle taktile Messverfahren Beschädigungen oder verfälschte Messergebnisse nach sich ziehen können.

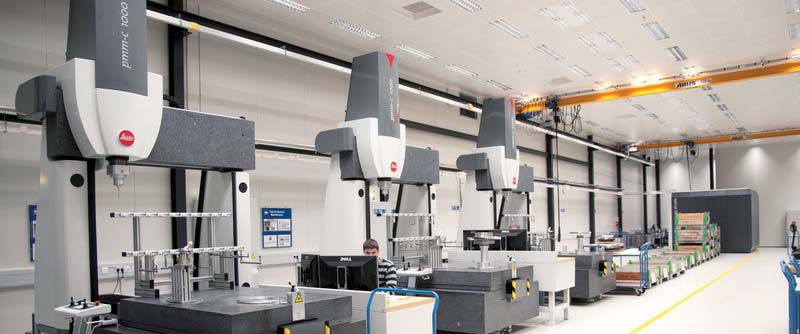

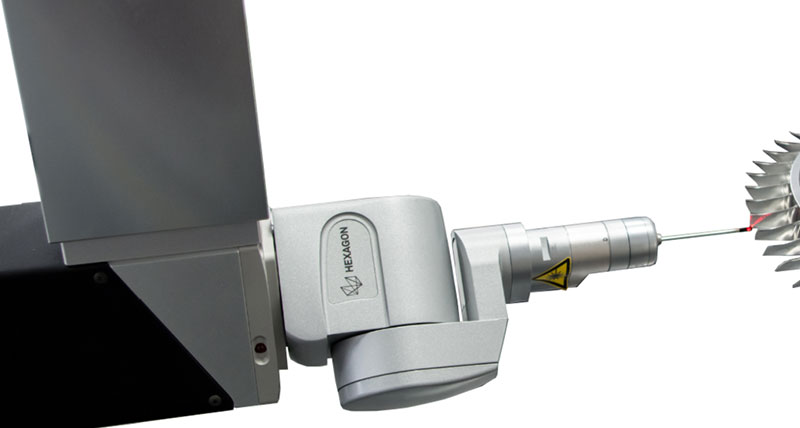

Mit der Kombination taktiler und optischer Messverfahren von Hexagon werden die für Bliskmessungen erforderlichen verkürzten Prüfzyklen und minimierten Messunsicherheiten optimal erreicht. Mithilfe eines hochgenauen taktilen Tasters und eines Drehtischs auf einem 3D-Koordinatenmessgerät (KMG) lässt sich die Bauteilzugänglichkeit mit der 4-Achsen-Scanningfunktion verbessern, während Blisk-Elemente mit engen Toleranzen und Genauigkeiten im Mikrometerbereich gemessen werden können. Die automatische Sensorwechseleinrichtung von Hexagon gestattet hohe Messdurchsätze mit optischem Scanning sowie die Erfassung glänzender Oberflächen oder polierter Blisks. Gasweg-Eigenschaften, wie der Kranz- und Rundungsradius, sowie Radialprofile werden im kontinuierlichen Scanning-Modus rasch erfasst.

Darüber hinaus bieten spezielle Schaufel- und Blisk-Softwareprogramme eine Vielzahl vereinfachter Lösungen für die automatische Messung von Sondergeometrien und Schaufel-spezifische Bewertungen.
