ATLASCAN Max

Scanner 3D manuale con connettività wireless per misurazioni facili ovunque

Scansiona dove vuoi
Misura a portata di mano

Desideri ricevere maggiori informazioni?

Gli scanner 3D manuali di Hexagon offrono tre modalità di misurazione facilmente selezionabili, progettate su misura per i principali tipi di applicazione

Gli scanner 3D manuali di Hexagon dispongono di 3 modalità di misurazione facilmente selezionabili, adatte per i principali tipi di applicazione. La modalità standard impiega 26 linee laser per coprire ampie aree. La modalità Fine utilizza 14 linee laser per ottenere dati ad alta risoluzione degli elementi di più piccole dimensioni. La modalità Line utilizza una singola linea laser per la scansione in aree di difficile accesso.

ATLASCAN Max – Scansione dinamica

Grazie ai target posizionati direttamente sul pezzo, la misura può avvenire senza la necessità di fissare il componente: questo può essere maneggiato liberamente, su una tavola girevole o anche a mano, mentre lo scanner mantiene misurazioni precise all'interno di un sistema di coordinate unificato.

Con un modulo opzionale di scansione wireless, la gamma di scanner 3D manuali di Hexagon è la prima sul mercato a offrire misurazioni realmente wireless

Con un modulo opzionale di scansione wireless, la gamma di scanner 3D manuali di Hexagon è la prima sul mercato a offrire misurazioni realmente wireless. Lo scanner è semplicemente collegato a un leggero marsupio che contiene i dispositivi di connessione e alimentazione, garantendo così una reale libertà di movimento.

Grazie alla tecnologia HoleFlash è possibile eseguire la misura simultanea di fori multipli e asole

Con la tecnologia Hole Flash Capture, è possibile misurare in modo rapido e semplice fori multipli e asole, garantendo un significativo aumento della produttività in un'applicazione estremamente comune in svariati settori industriali.

ATLASSCAN Max: Scanner 3D manuale con connettività wireless per misurazioni facili ovunque

Funzioni e vantaggi

Libertà di movimento
Accedi a zone nascoste e cavità, ottieni l'angolo di misura giusto senza restrizioni di interferenza visiva, effettua scansioni in altezza, a distanza, sul piano di lavoro o sul campo

Modulo di scansione wireless
Liberati dai cavi che limitano i movimenti e dall'hardware di riferimento grazie all'opzione di funzionalità wireless totale

Riconoscimento multi-dimensionale dei target
Massimizza l'efficienza utilizzando diverse dimensioni dei target.
(3/6/12/16 mm) per diverse applicazioni durante il processo di scansione.

Tecnologia Hole Flash Capture
La misura simultanea e rapida di più elementi circolari e asole accelera significativamente il flusso di lavoro per una delle sfide principali nell'ambito della misura industriale

Scansione realmente portatile
Prendi il pezzo in una mano e lo scanner nell'altra per un processo di scansione molto rapido che non richiede il fissaggio del pezzo, grazie alla scansione dinamica

Tre modalità di scansione
Le modalità di scansione Standard, Fine e Line ti consentono di personalizzare le prestazioni dello scanner in base all'applicazione in uso, per una maggiore efficienza o risoluzione secondo necessità.

Combina i risultati delle modalità di scansione
I dati raccolti con diverse modalità di scansione vengono combinati senza soluzione di continuità all'interno dello stesso cloud di punti/mesh per facilitare l'analisi e la reportistica

Feedback visivo istantaneo
Scansione corretta senza dover tornare al computer di controllo grazie al sistema integrato di feedback a LED sull'unità portatile

Struttura leggera ed ergonomica
Si adatta perfettamente alla mano ed è abbastanza leggero da portare ovunque e utilizzare comodamente anche per attività di misura prolungate

Misurazione instabile
Anche le condizioni ambientali impegnative, con rumore e vibrazioni estreme, non rappresentano un problema per la scansione dinamica

Certificazione VDI/VDE
I risultati sono certificati in conformità con la norma VDI/VDE 2634 per garantire affidabilità e comparabilità delle misurazioni

Predisposto per l'automazione
ATLASCAN Max è predisposto per l'integrazione semplice con sistemi di ispezione automatizzati di terze parti

Cambia modalità in tempo reale
Passa da una modalità di scansione all'altra durante la misurazione, direttamente dall'unità portatile, consentendoti di ottimizzare le prestazioni non solo per l'applicazione, ma anche per singole sezioni dell'applicazione

Elevato standoff
Raccogli dati da una distanza maggiore rispetto al pezzo, rendendo più semplice l'accesso alle aree di ispezione interne come le cavità degli stampi, oltre a consentire l'integrazione con sistemi di automazione con minor rischio di collisione

Modalità Galaxy
Grazie al sistema a doppia telecamera e all'algoritmo software integrato, l'accuratezza volumetrica può essere facilmente controllata scansionando il calibro rettangolare per consentire cambiamenti rapidi durante un'attività di ispezione

Tube & wire inspection workflows (optional)
For tube and wire applications, ATLASCAN Max can be used with BendingStudio XT to support inspection workflows for occasional or low‑volume tube inspection tasks.


What makes Hexagon handheld 3D scanners stand out?

Libertà di movimento



Scansiona come vuoi



Scansioni senza soluzione di continuità per il tuo ciclo produttivo


  • The handheld 3D scanner range

    Smart optical tracking 3D scanner excels in unstable environment with multi-scanning mode.

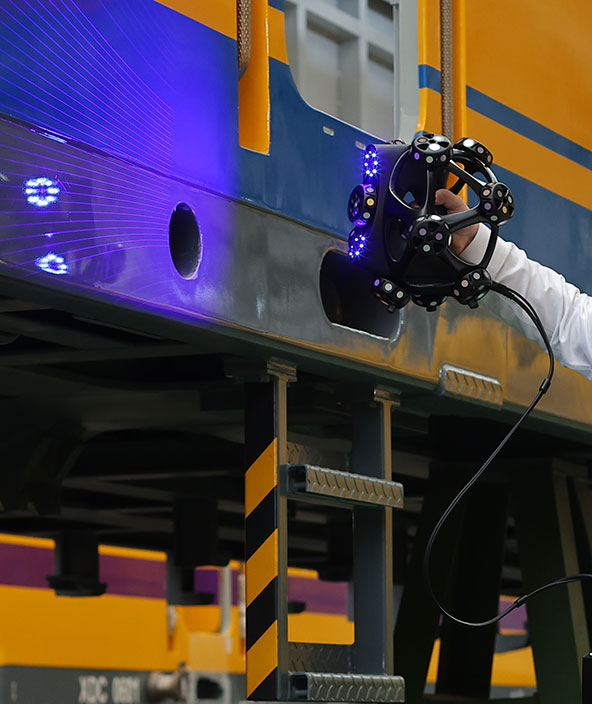

    HYPERSCAN

    Up to 7 m tracking range (model dependent)
    • Real-time dynamic optical tracking, handles vibration & movement
    • Target-free scanning – no reference markers needed
    • Automation-ready – integrates with robotic cells & production systems


    Photogrammetry-augmented handheld 3D scanner for wireless and targetless measurement anywhere.

    MARVELSCAN

    • Target-free scanning – reduces setup and saves time
    • Ideal for medium to large parts and service providers
    • Wireless portability with hot-swappable batteries (FREEBox)


    Wireless-enabled handheld 3D scanner for easy measurement anywhere.

    ATLASCAN Max

    • Multi-mode scanning: standard, fine, single line, edge detection, hole flash capture
    • Robust industrial design for aerospace, automotive & tooling QA
    • Handles fine-detail inspection and larger parts in one workflow
  • Industries and applications

    ATLASCAN Pro is helping engineers, designers, and quality professionals work faster, reduce errors, and innovate with confidence in:

    • General manufacturing
      Everyday inspection and prototyping.
    • Automotive
      Body parts, assemblies, sheet metal.
    • Aerospace and energy
      Non-critical component QA, MRO.
    • Tooling and moulds
      Validation of tooling.
    • Metrology services
      Fast, flexible scanning for clients.
    • Education
      Tool for industry-ready training.
